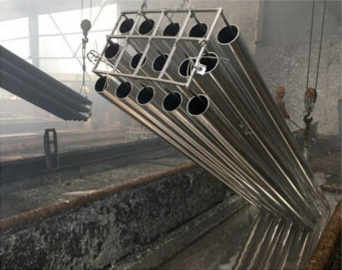

對(duì)于成都熱浸鍍鋅都有哪些優(yōu)點(diǎn)，現(xiàn)在跟著小編一起來(lái)探討一下。

1.整個(gè)鋼材表面均受到保護(hù)，無(wú)論在凹陷處管件內(nèi)部，或任何其它涂層很難進(jìn)入的角落，溶化鋅均很容易均勻的覆蓋上。

2.鍍鋅層的硬度值比鋼材還大。最上層的Etalayer只有70DPN硬度，故易受碰撞而凹入，但下層Zetalayer及deltalayer分別有179及211DPN硬度值比鐵材的159DPN硬度值最還高，故其抗沖擊及抗磨耗性均相當(dāng)良好。

3.在邊角區(qū)，鋅層往往比其它地方還厚，且有良好的韌性及抗磨耗性。而其它涂層在此邊角處，往往是最薄最不易施工，最易受傷害處，故常須再維護(hù)。

4.即使因受很大的機(jī)械傷害或其它原因。造成一小部份的鋅層脫落，將鐵基裸露，此時(shí)，周圍鋅層就會(huì)發(fā)揮犧牲陽(yáng)極的功能，來(lái)保護(hù)此處鋼鐵，使其不受侵蝕。而其它涂層則剛好相反，銹會(huì)馬上生成，且迅速漫延至涂層下面，引起涂層剝落。

5.鋅層在大氣中的消耗是非常緩慢的，約為鋼鐵腐蝕速率的1/17至1/18，且是可預(yù)估的。其壽命遠(yuǎn)超過(guò)其它任何涂層。

6.鍍層壽命在某一特定的環(huán)境下，主要視鍍層厚度而定。而鍍層厚度又受鋼鐵厚度而決定，即越厚的鋼鐵易得較厚的鍍層，故同一個(gè)鋼構(gòu)中厚的鋼鐵部位一定也得到較厚的鍍層，以保證得到更長(zhǎng)的壽命。

7.因美觀、藝術(shù)，或在特定嚴(yán)重腐蝕環(huán)境使用時(shí)，鍍鋅層可再施以上漆處理duplexsystem，只要漆的系統(tǒng)選用正確、施工容易，其防蝕效果比單獨(dú)上漆及熱浸鋅壽命加起來(lái)還要好上1.5~2.5倍。

8.用鋅層來(lái)保護(hù)鋼鐵，除了熱浸鍍鋅法外，尚有其它數(shù)種方法，一般使用最廣、防蝕效果最好且經(jīng)濟(jì)效益最佳者，為熱浸鍍鋅法。

以上所述就是成都熱浸鍍鋅的一些方法優(yōu)點(diǎn)，那么小編今天就講到這里。
